Компенсаторы вращения поля на больших телескопах

Дата: Январь 1999

Известно, что при фотографировании неба с длительными выдержками аппаратурой, установленной на азимутальной монтировке, на негативах появляются характерные искажения, называемые "вращением поля". Как же решается эта проблема на 6-метровом телескопе БТА и других телескопах, имеющих азимутальные монтировки?

Азимутальная монтировка, как и экваториальная, позволяет не только наводить телескоп в любую точку неба, но и отслеживать его суточное вращение. Правда, при этом приходится вращать обе оси монтировки по сложному закону. Этот способ приемлем при проведении визуальных наблюдений, так как позволяет удерживать объект в поле зрения телескопа. Однако фотографировать при этом не удается, поскольку при отслеживании вращается и поле зрения инструмента.

В наличии эффекта вращения поля можно убедиться, посмотрев, скажем, зимним вечером на созвездие Большой Медведицы: ее ковш располагается ручкой вниз. К утру же, когда Земля успевает повернуться почти на пол-оборота, ручка ковша направлена уже вверх. Если бы мы фотографировали какую-нибудь звезду в ручке ковша (например, Мицар) с помощью азимутальной установки, гидируя по этой звезде на протяжении всей ночи, то получили бы практически идеальное изображение Мицара, окруженное полукруглыми треками соседних звезд (того же Алькора, например). Это и есть следствие вращения поля.

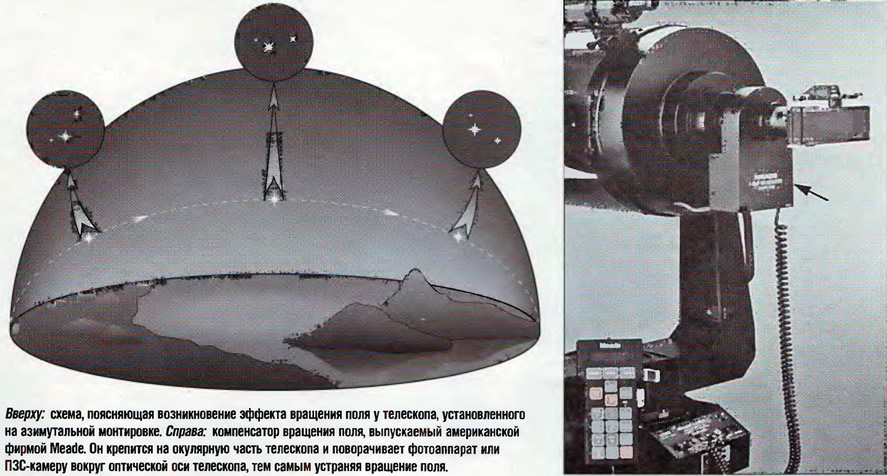

Схема, поясняющая возникновение эффекта вращения поля у телескопа
Схема, поясняющая возникновение эффекта вращения поля у телескопа

С этим "злом" можно довольно успешно бороться, приладив к фокусировочному узлу нехитрое поворотное устройство, компенсирующее угловой сдвиг изображения. Именно такое устройство использовалось в 6-метровом телескопе БТА, когда в его фокальной плоскости была расположена вращающаяся кассетная часть, поворачиваемая по командам компьютера (сейчас фотографические наблюдения на БТА не ведутся). Угол поворота кассеты зависел от координат точки неба, куда был наведен телескоп, и менялся на протяжении экспозиции.

Аналогичные компенсаторы вращения поля, только гораздо меньших размеров, выпускаются сейчас некоторыми зарубежными компаниями и для любителей астрономии, имеющих телескопы, установленные на азимутальных монтировках. Их работа основана на том же принципе — компенсации вращения поля за счет вращения окулярного узла вокруг оптической оси телескопа.

При наличии соответствующих навыков можно попытаться построить подобное устройство своими руками. Для этого можно воспользоваться, например, разработками американского любителя телескопостроения Мела Бартелса. Полное описание его конструкции со всеми программами и электрическими схемами можно найти в сети Интернет по адресу: http://zebu.uoregon.edu/-mbartels/scopes/scopes.html.

Бартелс снабдил фокусировочный узел своего 50-см телескопа на монтировке Добсона небольшим шаговым двигателем, который поворачивает его в соответствии с командами компьютера. Компьютер управляет и остальными двумя шаговыми двигателями, поворачивающими обе оси монтировки. Помимо отслеживания ухода объектов из поля зрения окуляра, телескоп Бартелса может и автоматически наводить Добсон на нужный объект по его координатам.

Разработками Мела воспользовались уже десятки любителей во всем мире, дооснастив свои Добсоны и превратив их в суперсовременные телескопы, не уступающие по своим возможностям профессиональным астрономическим инструментам.

И. Г. Розивика - ведущий инженер-технолог Государственного оптического института (Санкт-Петербург), редактор журнала Звездочет.
