Переносной телескоп Кассегрен

Дата: Сентябрь 1996

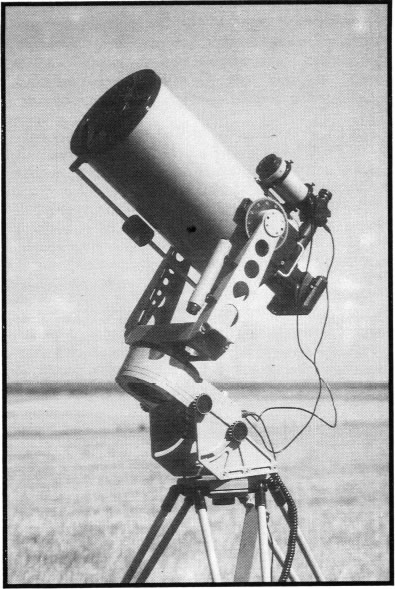

Общий вид телескопа
Общий вид телескопа

Трудно представить себе, что кто-то из любителей астрономии не желает иметь в своем распоряжении хороший телескоп. Долгие годы удовлетворить эту возможность можно было только одним способом — самому построить этот оптический прибор.

В настоящее время наша промышленность нала-дила-таки массовое производство телескопов для широкой продажи. И теперь для астронома-любителя возник вопрос ‘"купить или сделать?" Но, ознакомившись с ассортиментом, часто приходишь к выводу: телескопы для любителей скромны по размерам объектива, громоздки или малодоступны из-за высокой цены. Так что для тех, кто увлечен красотами звездного неба, остается прежний выход — засучить рукава и приниматься за работу. Работа эта сама по себе — увлекательная и интересная, а настойчивость, терпение и аккуратность непременно дадут нужный результат.

Большую помощь "самоделыцикам" может оказать обмен опытом на страницах популярных периодических журналов. Хотелось бы, чтобы Звездочет в этом деле играл заметную роль, чтобы на его страницах находилось место материалам по телескопам любительского класса как самодельной постройки, так и профессиональной. Совсем не лишним было бы знакомиться время от времени и с зарубежными конструкциями — хотя бы кратко.

Технические характеристики телескопа
Технические характеристики телескопа
А теперь о моем самодельном телескопе. Это 200-мм Кассегрен, на создание которого автору потребовалось около двух лет. Работа в 1995 году завершена, и она впервые выставляется на суд читателей.

Размеры оптики и конструкция выбирались из следующих соображений: телескоп создается для разнообразных визуальных и фотографических работ, по оптической силе он должен быть мощнее тех серийных собратьев, что есть у нас в продаже, но при этом должен остаться легким, портативным и удобным в эксплуатации.

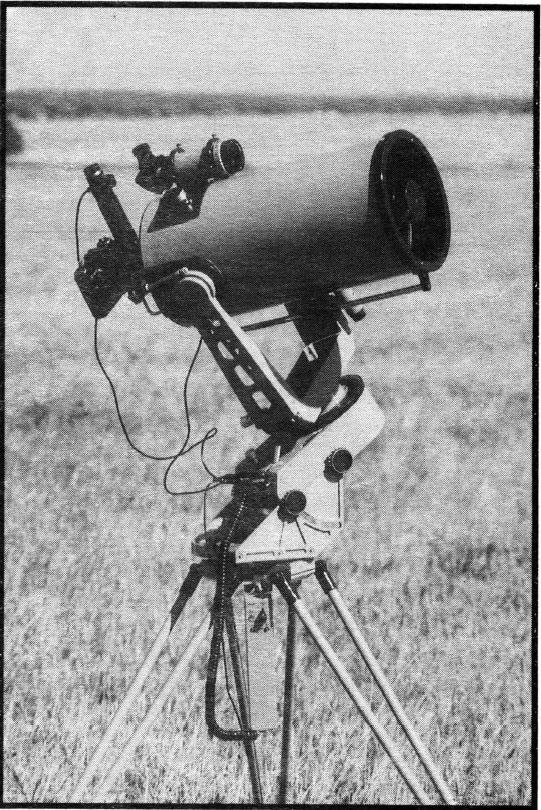

200-мм Кассегрен
200-мм Кассегрен

Изготовление оптики велось "традиционным" для любителей способом — на кухне в квартире. Причем никакой механизации при обработке зеркал не было. Методы получения отражательной поверхности многим хорошо знакомы: шлифовка на металлическом шлифовальнике, полировка на смоле с тем же металлическим основанием, контроль — на самодельном теневом приборе с лампочкой от диаскопа. Но тут нужно отметить особенности, обусловленные тем, что ради сокращения длины трубы главное зеркало было сделано светосильным (А=1:2.74). Получение такого "крутого" параболоида сопряжено с трудностями. Например, выяснилось, что рекомендуемые в литературе по любительскому телескопостроению полировальники в форме "звезд", "ромашек" и им подобные не дают нужного результата (отчасти, наверное, оттого, что работа велась без хотя бы простейшего станка). Мне пришлось получать нужную асферичность, работая несколькими кольцевыми полировальниками.

Используя данную методику обработки и тщательно проводя испытания, даже такое короткофокусное зеркало оказалось возможным изготовить с приемлемой точностью. Контроль формы проводился теневым прибором со щелью и нитью по замерам аберраций в зонах. На финише работ объектив тестировался и другим методом — в параллельных лучах (схема автоколлимации с плоским эталонным зеркалом).

Работа над вторичным гиперболическим зеркалом также потребовала набора кольцевых полировальников, а его испытания проводились с тем же плоским эталоном, установленным перед полностью собранной трубой телескопа.

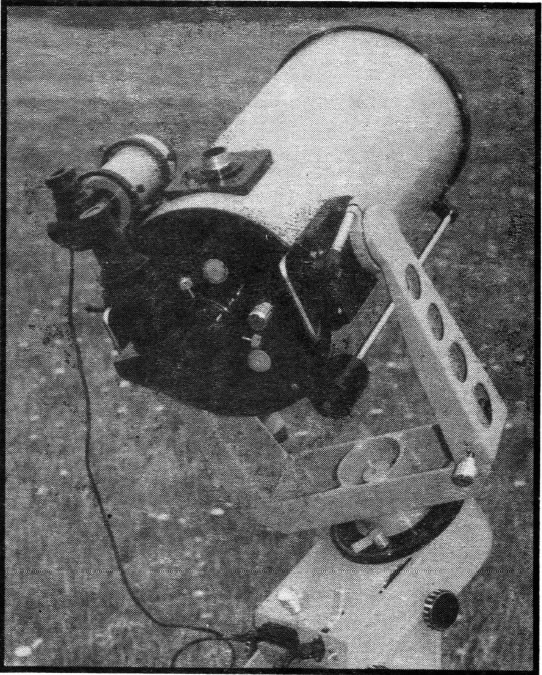

Телескоп вид сзади
Телескоп вид сзади

Труба, а она выполнена из тонкой бумаги, пропитанной эпоксидной смолой, имеет длину 450 мм. Толщина стенок около 2.5 мм, дополнительную прочность ей придает ряд металлических колец, вклеенных внутрь.

Для упрощения и придания жесткости окулярному узлу привычного фокусирующего устройства здесь нет. В телескопе реализован метод внутренней фокусировки — главное зеркало перемещается вдоль оптической оси. Наблюдатель вращает ручку, выведенную на задний торец трубы, добиваясь нужной резкости изображения.


Нормальная эксплуатация телескопа немыслима без хорошего функционирования механики. Технические решения здесь бывают самые разнообразные. При выборе того или иного варианта замыслы "само-дельщика" ограничиваются, как правило, его технологическими возможностями. Хорошую монтировку "на коленке" не сделаешь. Исходя из этого, автор сразу взялся за проектирование "серьезной" монтировки, технология изготовления которой основана на применении современного металлорежущего оборудования. Большинство деталей делалось методом контурного фрезерования. Основной материал — алюминиевые сплавы.

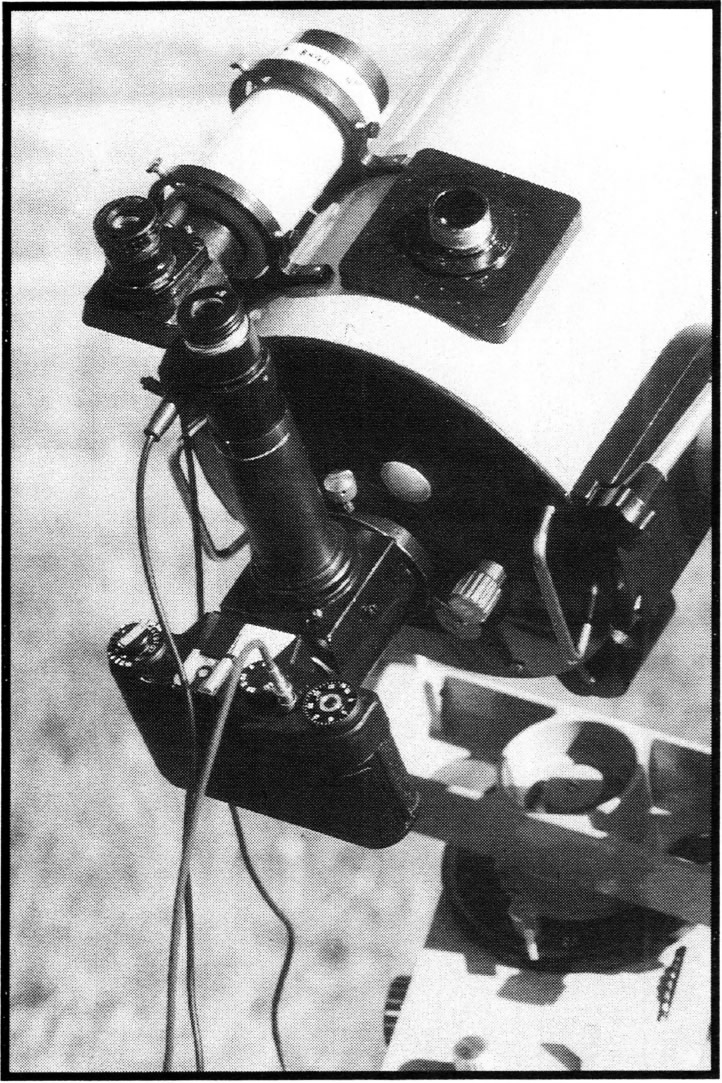

Телекомпрессор с гидирующим микроскопом
Телекомпрессор с гидирующим микроскопом

Телескоп легко расчленяется на две части: трубу с вилкой и основание с часовым приводом. Каждая из них также без труда с помощью отвертки разбирается на несколько узлов: вилка, труба, узлы главного и вторичного зеркал, электропривод, основание полярной оси с подшипниками и так далее.

В качестве часового привода используется червячная беззазорная передача (модуль m=0.6, число зубьев z=235). Вращение "червяк" получает через редуктор от синхронного электродвигателя переменного тока.

Электронная часть привода размещена в ручном пульте и включает в себя: кварцевый генератор, делитель частоты с изменяемым коэффициентом деления (для формирования отличающихся от номинала скоростей, чтобы корректировать ход часового механизма при фотосъемке) и усилитель мощности. Коррекция при гидировании по оси склонений производится механическим винтом, расположенным в консоли вилки. На другой консоли закреплена трубка — искатель Полюса.

Комплект телескопа включает в себя принадлежности, без которых трудно обойтись: окуляры, линза Барлоу, зеркальная зенитная насадка, противоросник, сетевой блок питания и прочие "мелочи".

Первая фотография Луны
Первая фотография Луны

Поскольку телескоп задумывался и как астрограф, то его пришлось оснастить различными принадлежностями для фотосъемок. Фотографирование на малоформатную камеру типа "Зенит" можно проводить как в прямом кассегреновском фокусе, так и с преобразователями фокусного расстояния: телеконвертером, окулярной камерой с "мягким" затвором (увеличение до 10 крат), телекомпрессором. О последнем устройстве хочется сказать немного подробнее.

Эта оптическая приставка укорачивает эквивалентное фокусное расстояние системы в 1.8 раза, увеличивая, тем самым, относительное отверстие до Аэкв=1:6.2. А это влечет за собой рост углового поля зрения и существенное сокращение выдержки при фотографировании протяженных объектов: туманностей, галактик, комет. Кроме того, телекомпрессор конструктивно объединен с гидирующим микроскопом с 50-ти кратным увеличением и с подсвечиваемой окулярной сеткой. При фотографировании в этом случае телескоп не нуждается в специальном гиде — гидом служит сама главная труба.

Однако, при желании, на телескоп можно установить и внешний гид. Крепится он на поверхность трубы с помощью специального кронштейна (в качестве такого гида я использую переделанный телеобъектив МС МТО-11СА). На это же место может крепиться фотоаппарат с собственным объективом — для проведения широкоугольной фотосъемки.

Хранится и транспортируется телескоп в ящике из многослойной фанеры (габариты 850x420x350 мм) с амортизирующим устройством внутри. В ящик укладываются и все принадлежности за исключением треноги, которая упаковывается в отдельный чехол.
