Питание светодиода от одной батарейки

Дата: Декабрь 1998

Многие любители астрономии используют для ночной подсветки отдельных узлов своих телескопов красные светодиоды. Эти экономичные и практически вечные источники света обладают одним не очень приятным свойством — их напряжение питания составляет около 2 В, что при автономном питании от батарей вынуждает использовать не менее двух соединенных последовательно полуторавольтовых батареек (или аккумуляторов). Это бывает не всегда удобно.

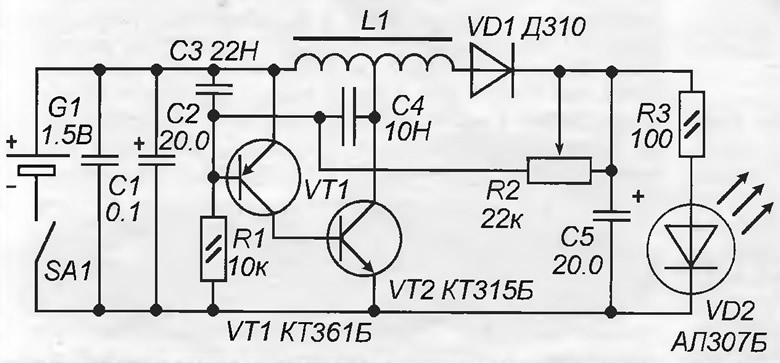

Схема питания светодиода
Схема питания светодиода

Специально для таких случаев любитель астрономии С. Е. Коваленко из г. Кстово Нижегородской области использует электронное устройство, схемой которого он любезно согласился поделиться с читателями нашего журнала. Обратите внимание, устройство питается от одной-единственной батарейки напряжением 1.5 В и может стать отличной основой для изготовления портативного фонарика, узла подсветки креста нитей на окуляре или осветителя разделенных кругов осей монтировки...

Прототипом предлагаемого вашему вниманию устройства послужила схема, опубликованная в белорусском журнале "Радиолюбитель" (1996 г., №8, стр. 4). Параметры радиоэлементов приведены на схеме. Дроссель L, содержит 100 витков провода ПЭВ диаметром 0.2 мм, намотанных на кусок обычного ферритового сердечника диаметром 8 мм и длиной 30 мм. Отвод сделан от середины обмотки дросселя. Переменным резистором R2 регулируется яркость свечения светодиода. Схема довольно проста и при исправных элементах в налаживании не нуждается.
