Крепление телеобъектива МТО-11СА на Мицаре

Применение длиннофокусных объективов в любительской астрофотографии сдерживается многими объективными причинами, в том числе необходимостью тщательного гидирования, для чего совершенно необходима хорошая параллактическая монтировка. За ее неимением можно воспользоваться и готовой, например, от серийного телескопа "Мицар".

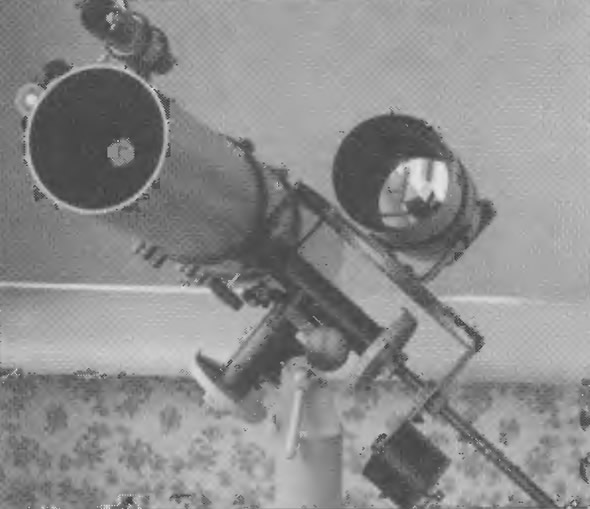

Вот как поступили Александр и Сергей Гуреевы из г. Долгопрудный Московской области при креплении телеобъектива МТО-11СА на "Мицаре":

К стальной "П"-образной пластине толщиной 4-мм приваривается согнутая "Г"-образная пластина шириной 40 мм, на которую устанавливается объектив.

В ней же выполнено отверстие, в которое пропускается ось склонения, а на конце пластины на расстоянии 75 мм от этой оси закрепляется противовес, устраняющий дисбаланс, связанный с установкой объектива. Для жесткости снизу присоединяются еще и два дюралюминиевых уголка. "П"-образная сторона узла привинчивается винтами М4 к площадке крепления трубы телескопа. С обратной стороны он затягивается гайками, расположенными на оси склонения.

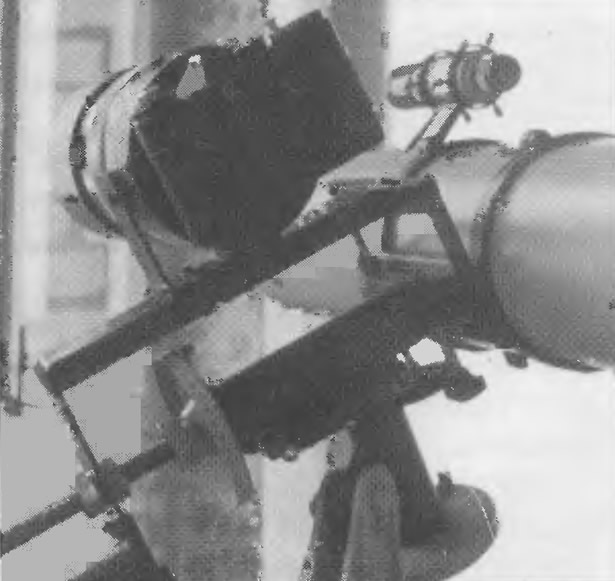

Объектив крепится к узлу с помощью дополнительного уголка за имеющиеся на его оправе две пластинки с двумя отверстиями на каждой, снабженными штативной дюймовой резьбой. Если у вас не окажется крепежных болтов с такой резьбой, то можно, сняв обе пластины, воспользоваться освободившимися отверстиями с резьбой М4 (на некоторых объективах — М3).

В описанной конструкции, как отмечают ее авторы, не удалось добиться стопроцентной балансировки телескопа, однако, это довольно просто сделать, разместив при необходимости дополнительные грузы на трубе телескопа или на свободном конце оси склонения.
