Устройства для балансировки трубы телескопа

Дата: Октябрь 2000

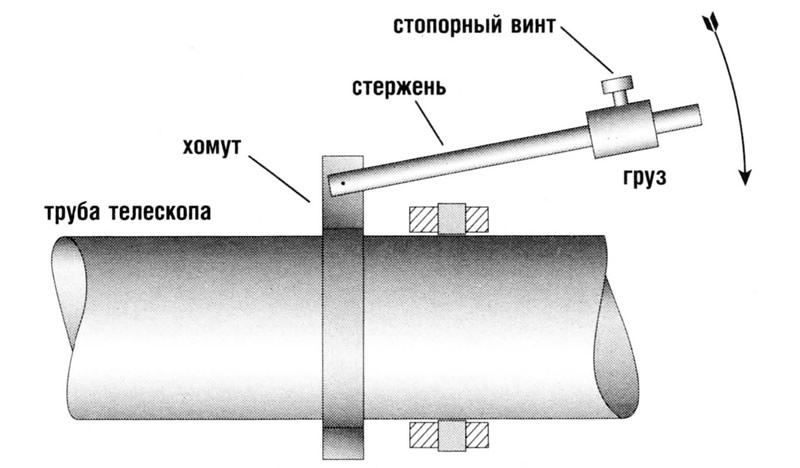

Конструкция устройства
Конструкция устройства

Балансировка подвижной части телескопа во время астрономических наблюдений — достаточно ответственная, но, к сожалению, часто откладываемая "на потом" процедура. Вместе с тем, процесс балансировки, включающий в себя четыре основные этапа, достаточно подробно описан в книге Н. Н. Михельсона "Оптические телескопы. Теория и конструкция" (М., "Наука", 1976).

Обычно балансировка трубы относительно оси склонения выполняется при помощи специальных подвижных грузов, перемещаемых вдоль оси трубы телескопа. Но такие грузы не могут обеспечить уравновешенность системы, например, относительно продольной оси трубы или оси, перпендикулярной ей и оси склонения экваториальной монтировки. Вместе с тем, в определенных положениях трубы телескопа о такой балансировке приходится вспоминать, особенно когда приходится длительное время гидировать объект, а привод телескопа недостаточно мощный.

Чаще всего балансировка трубы нарушается из-за размещения на трубе дополнительных (съемных) узлов, таких как длиннофокусные окуляры, фотокамеры, линзы Барлоу, светофильтры, гид или искатель. И если грубую "продольную" балансировку трубы можно сделать с помощью тех же перемещаемых вдоль нее грузов или перемещения трубы в удерживающих ее хомутах оси склонения, то дисбаланс относительно остальных осей может оставаться большим. Для исключения такого дисбаланса любитель астрономии из г. Чебоксары Б. И. Панфилов изготовил для своего 165 мм "Ньютона" устройство, обеспечивающее идеальную балансировку трубы при любых дополнительных нагрузках на трубу.

Устройство состоит из двух хомутов, стянутых вокруг трубы двумя болтами. Хомуты одеваются на трубу перед вилкой полярной оси со стороны окулярного узла. К болту, стягивающему хомуты, и находящемуся с противоположной стороны окулярного узла, крепится дюралевая трубка, которая может быть повернута вокруг болта, как показано стрелкой. По этой трубке может передвигаться груз, положение которого может фиксироваться стопорным винтом.

Кроме того, отпустив один из болтов, можно поворачивать все устройство относительно продольной оси трубы телескопа и скомпенсировать дисбаланс относительно нескольких осей сразу (аналогичное действие такого устройства может быть достигнуто и при использовании шарового шарнира в месте крепления трубки противовеса к трубе).
