Устранение вибрации на телескопах системы Ньютона

Во многих телескопах системы Ньютона диагональное зеркало укреплено всего лишь на одной единственной стойке. Это, пожалуй, наиболее простой и дешевый вариант из множества подобных узлов. К сожалению, длинные и тонкие стойки подвержены вибрации, что приводит к дополнительному дрожанию изображений небесных тел.

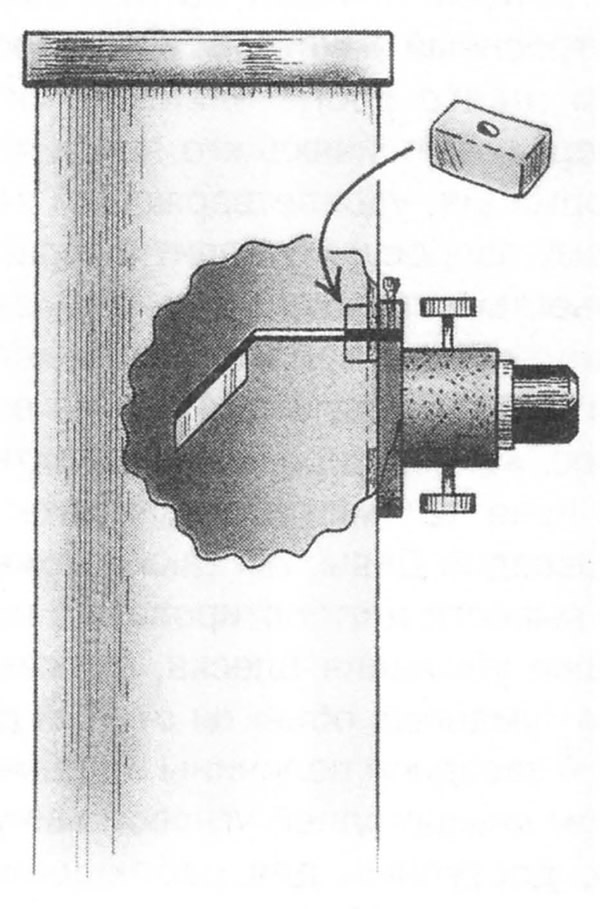

По совету известного американского телескопостроителя Тома Крайси Марк Земанек из Сиэтла (США) насадил на единственную стойку диагоналки своего "Ньютона" обыкновенный ластик. Опустив его в крайнее нижнее положение (до контакта со стенками трубы) Марк сумел уменьшить амплитуду вибраций на добрую половину!

Похожий эффект может быть достигнут и несколько иным способом - размещением резиновой прокладки непосредственно под стойкой диагонального зеркала. Кроме гашения колебаний, это решение позволяет еще и упростить узел юстировки диагоналки.

За счет своей упругости резина служит хорошим возвратным механизмом при отпускании котировочных винтов, которыми стойка крепится к трубе, так что для юстировки понадобится на несколько винтов меньше (из конструкции исключаются возвратные винты).
