Любительский солнечный телескоп рефлектор

В годы максимума солнечной активности внимание к нашему дневному светилу всегда возрастает. Ведь увидеть сразу большое число крупных, изменяющихся день ото дня пятен лишь раз в 11 лет. Телескопические наблюдения Солнца любительскими средствами связаны с рядом особенностей. Основные задачи телескопа — собрать как можно больше света объективом большого диаметра и получить, соответственно, высокое разрешение — при наблюдениях Солнца вступают в противоречие друг с другом. Сильный поток света от Солнца приходится ослаблять и, к сожалению, в большинстве случаев преимущественно за счет значительного диафрагмирования объектива. Это, в свою очередь, приводит к снижению его разрешающей способности. Представленный в мартовском номере журнала за 2000 год новый солнечный фильтр, устанавливаемый перед объективом рефрактора или на переднем конце трубы рефлектора, не является идеальным решением. Световой диаметр этого фильтра, равный 34 мм, снижает разрешающую способность, например "Мицара", более чем в 3 раза.

Одним из решений упомянутого противоречия, осуществимого средствами любителей, является использование в зеркальных телескопах неалюминированных (не покрытых зеркальной металлической пленкой) полированных стеклянных поверхностей. На такое техническое решение меня подтолкнули трудности с алюминированием изготовленного сферического зеркала диаметром 150 мм (1:10). Известно, что стеклянная полированная поверхность отражает около 5% света (при углах падения от 0° до 45°). Следовательно, две стеклянные поверхности в рефлекторе системы Ньютона ослабят солнечный свет в 400 раз. (Остальные 95% света проходят сквозь зеркала и либо поглощаются узлами оправ, нагревая и деформируя их и сами зеркала, либо рассеиваются на шлифованных тыльных поверхностях зеркал. Рассеянный свет попадает в том числе и в фокальную плоскость телескопа, снижая контраст получаемого изображения Солнца. Поэтому в солнечных телескопах предлагаемой конструкции оправы зеркал не должны иметь дна, а тыльные поверхности зеркал должны быть хотя бы и грубо, но отполированы. — Прим.) Дальнейшее ослабление света может быть осуществлено с помощью двух поляризационных светофильтров, установленных перед окуляром телескопа.

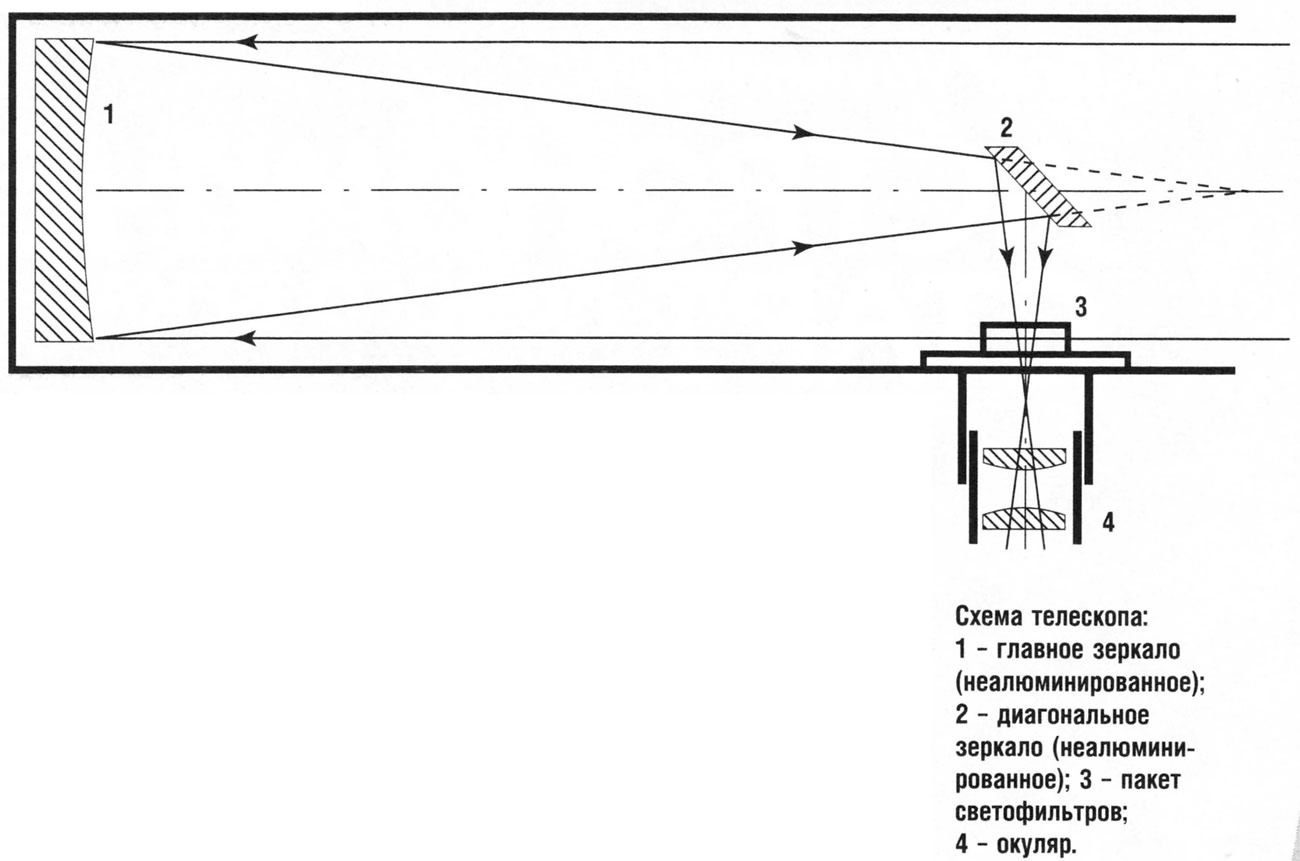

Схема изготовленного мной солнечного телескопа-рефлектора представлена на рисунке. Свет, отраженный от неалюминированных главного и диагонального зеркал, попадает на пакет, состоящий из фотографических светофильтров: двух поляризационных ПФ-Зх (М52х0.75) и одного ультрафиолетового УФ-1^х. Пакет из фильтров составлен так, как это было предложено мной ранее (см. Звездочет 1999 г., №11, стр. 40). Яркость изображения в окуляре регулируется вращением подвижного кольца внешнего поляризационного фильтра. Все фильтры расположены в шайбе, которая закреплена на трубе.

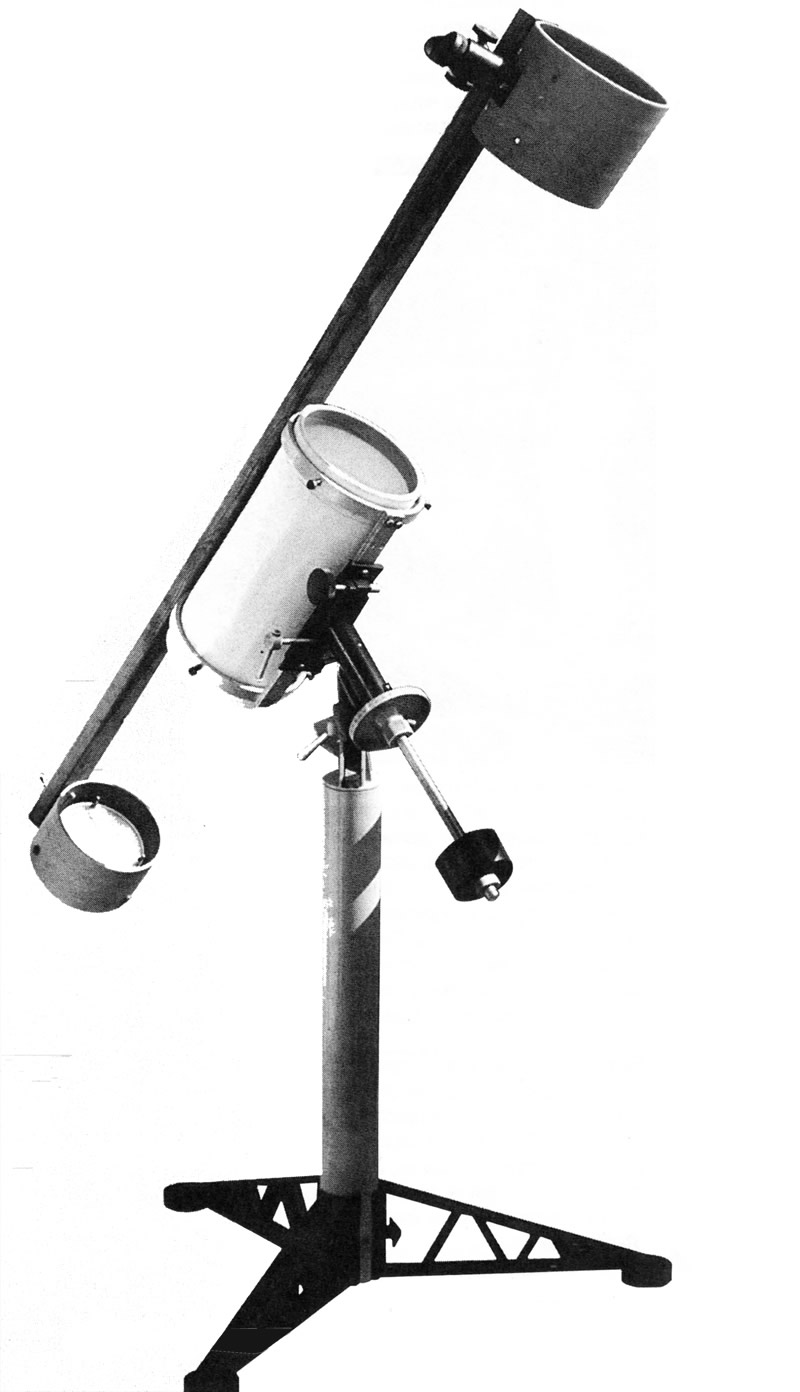

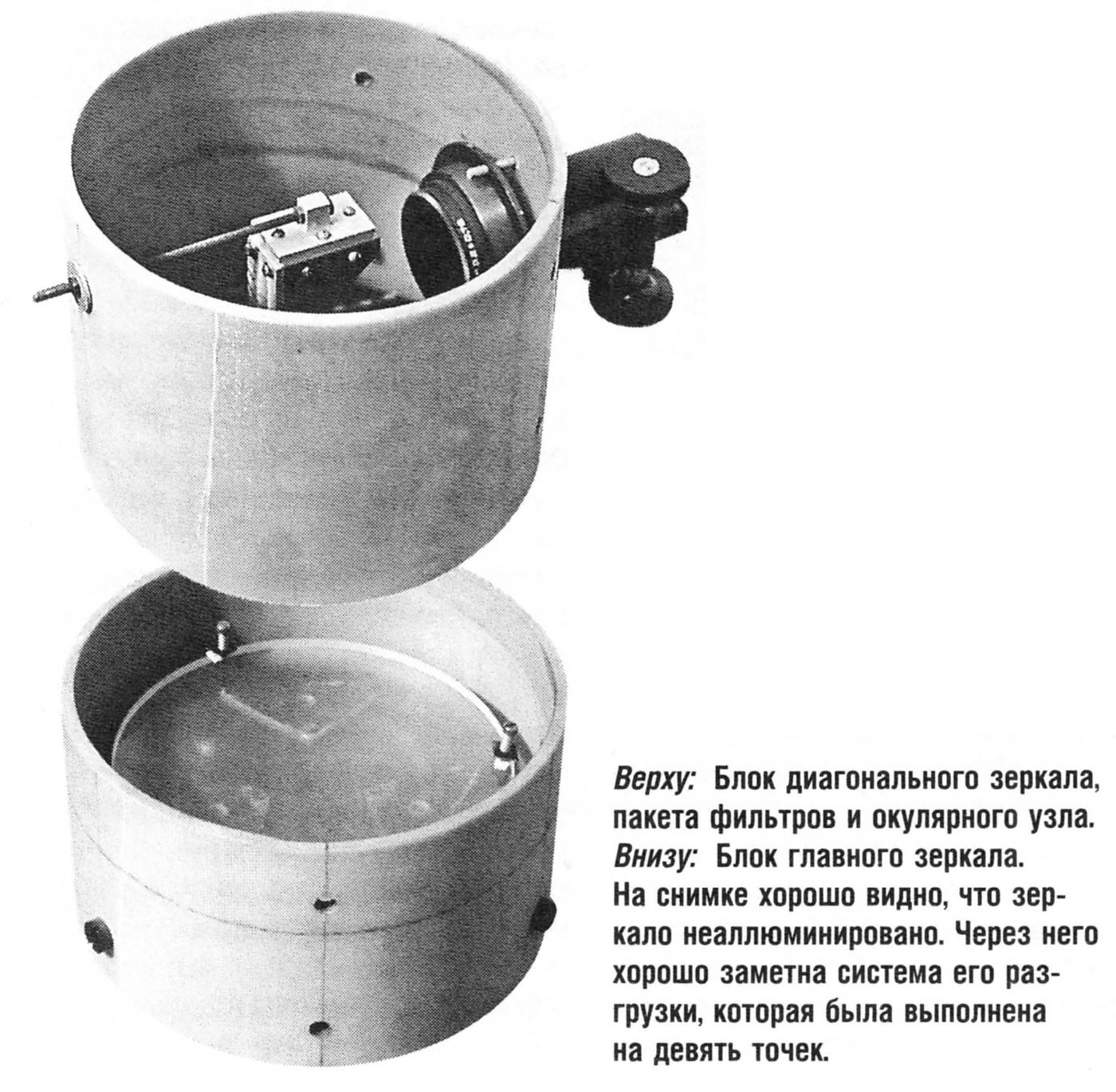

При изготовлении телескопа главное внимание было обращено на простоту конструкции. Избыток солнечного света позволил отказаться от сплошной трубы. Главное зеркало, а также диагональное зеркало с пакетом светофильтров и окулярным узлом расположены в трубчатых кольцах из стеклопластика. Сами кольца укреплены на деревянном брусе, что делает устройство похожим на "чикинскую доску". В качестве штатива использована измененная экваториальная монтировка и стоика с опорами телескопа "Мицар".

На кронштейне экваториальной монтировки вместо откидных хомутиков укреплена платформа со сменными кольцами, в которых трубы самодельных телескопов устанавливаются с помощью трех болтов подобно тому, как закрепляется искатель. В данном случае в кольцах закреплен отрезок трубы диаметром большим, чем диаметры блоков главного и диагонального зеркал. К этому отрезку трубы монтируется деревянный брус. Поворотом отрезка трубы в кольцах достигается удобное для наблюдений расположение окулярного узла.

Телескоп безопасен при наблюдениях Солнца! Благодаря тому, что сплошная труба в телескопе отсутствует, ему не нужен искатель, и его наведение на Солнце осуществляется путем совмещения центра тени от диагонального зеркала с центром главного. Юстировка телескопа производится обычным методом. Однако выполнять ее лучше в то время, когда яркость Солнца ослаблена облаками (в этом случае при "открытых" поляризационных фильтрах в окулярную трубку можно видеть главное и диагональное зеркала). Фильтры при наблюдениях не нагреваются, так как расположены в открытом кольце, а падающий на них тепловой поток сильно ослаблен.


Предложенная конструкция телескопа позволяет наблюдать и фотографировать солнечные пятна, их структуру, поры и факелы без снижения разрешающей способности главного зеркала. В этом случае удается рассмотреть такие подробности в полутенях пятен, которые нельзя увидеть при диафрагмировании объектива. Возможность изменения яркости изображения при вращении внешнего поляризационного фильтра делает возможными наблюдения и фотографирование Солнца при его различной высоте над горизонтом, а также в том случае, когда яркость Солнца ослаблена облаками.

Очевидно, что обладатели серийных заводских телескопов не станут "счищать" слой алюминия со своих зеркал. Однако любители, самостоятельно изготавливающие оптику, всегда имеют в своих запасниках неалюминированные зеркала, пригодные для изготовления специальных солнечных телескопов. Они могут сделать это сами, а также оказать помощь всем желающим. Отечественная оптическая промышленность также могла бы комплектовать серийные телескопы недорогими неалюминированными зеркалами для наблюдений Солнца или изготавливать и поставлять их на заказ. К сожалению, поставка заводами и фирмами комплектующих деталей к телескопам по заказу любителей астрономии находится у нас в зачаточном состоянии.

Предлагаемая простая конструкция солнечного телескопа поможет изготовить его за короткий срок всем желающим и успеть еще в этот период максимума солнечной активности понаблюдать за кипучей жизнью нашего дневного светила.

От редакции

Автор привез построенный им телескоп в редакцию. Члены редколлегии имели возможность воочию оценить преимущества наблюдения Солнца без диафрагмирования объектива и считают, что предложенная конструкция имеет право на жизнь.

Пользуясь случаем и несмотря на то, что автор заверяет нас в безопасности своего телескопа, еще раз напомним, что любые наблюдения Солнца всегда связаны с риском испортить зрение! Даже ослабленный поток солнечного света может на длительное время ослепить вас. Поэтому при дневных наблюдениях проявляйте особую осторожность!

Следует усвоить два основных правила, которые помогут вам сохранить свое зрение:

1. Подводите свой глаз к окуляру телескопа медленно, следя за выходным зрачком телескопа. Если при этом вы заметите, что из окуляра выходит сильный поток света (выходной зрачок ярко светится, подобно нити электрической лампочки), немедленно прекратите наблюдения и проверьте исправность ослабляющих солнечный свет фильтров и диафрагм.

2. Никогда не пользуйтесь искателем при наблюдениях Солнца! Искатель должен быть снят с трубы, или его объектив закрыт крышкой, поскольку случайный "автоматический" взгляд в него при уходе Солнца из поля зрения может привести к непоправимому.
