Крышка для диагонального зеркала

Построив себе 320-мм "Ньютон" с открытой трубой, любитель астрономии из подмосковного города Фрязино Владимир Бушков столкнулся с проблемой защиты зеркал от пыли, влаги и прочих атмосферных воздействий. Вполне очевидным ее решением стало использование защитных крышек, надеваемых на каждое из зеркал телескопа.

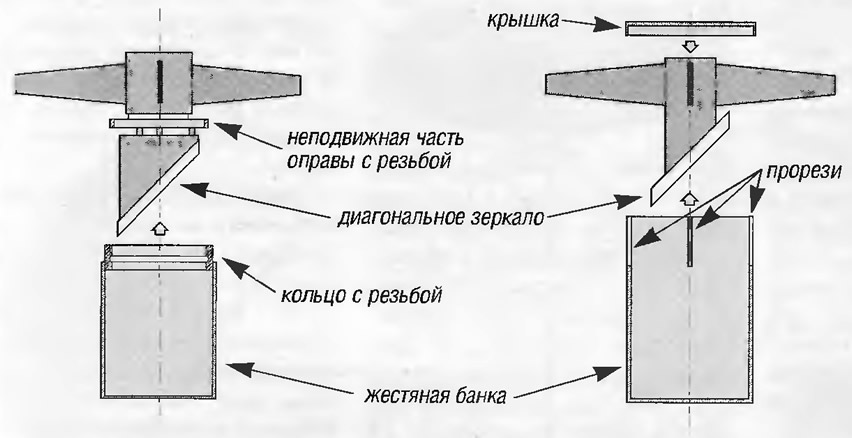

Конструкция крышки для диагонального зеркала, изготовленная Владимиром, оказалась довольно оригинальной (рис. слева). Диаметр неподвижной части оправы зеркала на несколько миллиметров превышает диаметр самого зеркала, а со стороны, обращенной к зеркалу, на ней нарезана резьба. На эту резьбу может наворачиваться резьбовое кольцо, внутрь которого, в свою очередь, может совершенно свободно проходить зеркало. К кольцу припаяна большая консервная банка. Получившийся "колпак" прикручивается прямо к оправе, предохраняя зеркало от пыли и влаги.

Автор пользуется такой крышкой уже третий год и при аккуратном надевании никаких сбоев юстировки не замечал. Зато диагональное зеркало телескопа всегда остается чистым.

Стоит однако, отметить, что такой вариант крышки обладает одним недостатком. После наблюдений крышку приходится надевать на почти равное ей по диаметру диагональное зеркало. При этом всегда остается возможность повреждения его отражающей поверхности или острого края (особенно в темноте!). Если же горловину сделать пошире (за счет увеличения диаметра резьбы), то сильно увеличившаяся в диаметре резьбовая деталь оправы внесет дополнительные потери света за счет экранирования главного зеркала.

Чтобы избежать этого, можно поступить следующим образом. В банке подходящего размера (например, консервной) выполняются продольные прорези по числу растяжек диагонального зеркала Прорези должны иметь длину, немного превышающую ширину растяжек. Надевая банку на диагональное зеркало, мы пропускаем растяжки в прорези, а после этого закрываем банку крышкой. Таким образом, кожух "диагоналки" оказывается закрепленным на растяжках, а не на оправе зеркала (рис. справа). Диаметр такой "крышки" может быть любым!

В качестве чехла удобно использовать банку из под кофе с крышкой, дополнительно закрепив последнюю с помощью резинового кольца. Масса узла получается небольшой, так что юстировка зеркала не нарушается, а усилия резинового кольца вполне достаточно для надежной фиксации.

Если растяжки окрашены черной матовой краской, то острые кромки прорезей могут повредить ее. Во избежание этого внутренние части кромок можно дополнительно оклеить липкой лентой.
